उच्च गुणवत्ता डबल कॉलम लंबवत खराद

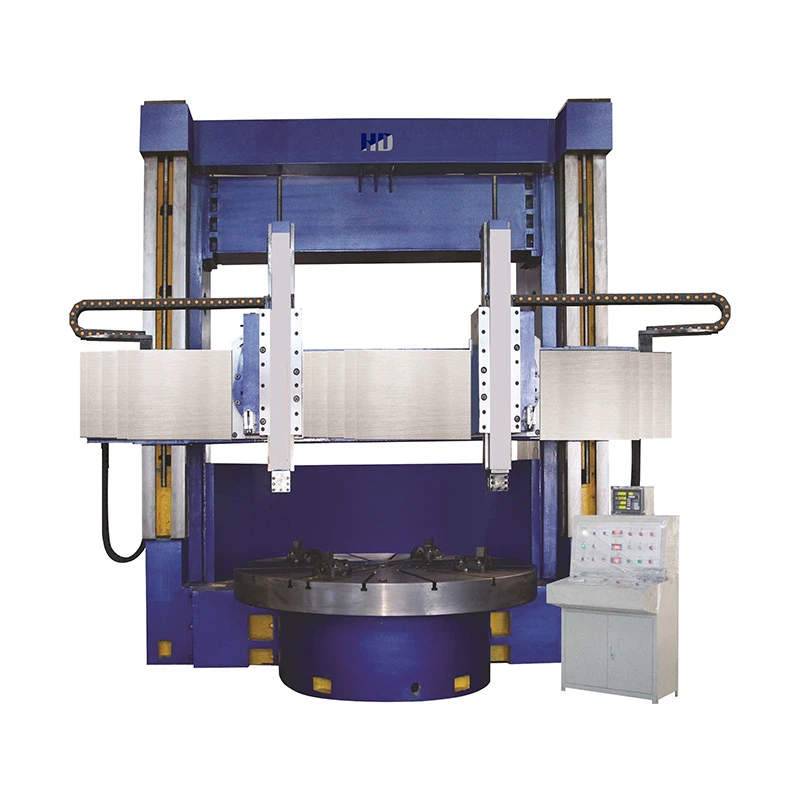

मॉडल C5225/ C5232/ C5235/ C5240/ C5250/ C5263 डबल कॉलम वर्टिकल लेथ वर्टिकल कॉलम, मुख्य गियरबॉक्स, वर्कटेबल, बीम लिफ्टिंग मैकेनिज्म, बाएं और दाएं वर्टिकल टूल पोस्ट, इलेक्ट्रिकल सिस्टम, हाइड्रोलिक सिस्टम इत्यादि से बना है। मशीन टूल अपनाता है एक गैन्ट्री प्रकार की संरचना, यानी, दो ऊर्ध्वाधर कॉलम वर्कटेबल के दोनों किनारों से जुड़े हुए हैं, मुख्य गियरबॉक्स वर्कटेबल के पीछे बंद है, बीम ऊपर की ओर बढ़ता है और ऊर्ध्वाधर स्तंभ गाइड रेल पर नीचे, और बाएं ऊर्ध्वाधर टूल पोस्ट और दाएं ऊर्ध्वाधर टूल पोस्ट को बीम पर व्यवस्थित किया गया है, क्षैतिज और ऊर्ध्वाधर फ़ीड और तेजी से आंदोलन कर सकते हैं। मशीन टूल एक बटन स्टेशन से सुसज्जित है, और मशीन टूल पर मुख्य संचालन बटन स्टेशन पर केंद्रित है।

इस मशीन टूल के बाएँ और दाएँ टूल पोस्ट दोनों प्रोग्रामयोग्य टूल पोस्ट हैं। टूल पोस्ट की फ़ीड प्रक्रिया को घरेलू सर्वो मोटर द्वारा नियंत्रित किया जाता है, और वर्टिकल टूल पोस्ट और क्रॉसबीम फ़ीड को अलग से नियंत्रित किया जाता है। टूल पोस्ट का संचालन करते समय, ऑपरेटर वर्कपीस की स्थिति के अनुसार सर्वो को नियंत्रित करके टूल पोस्ट की दोनों दिशाओं में फ़ीड चलाता है। फ़ीड की मात्रा और स्पिंडल गति ऑपरेटर द्वारा स्वयं निर्धारित की जाती है। बटन स्टेशन पर एक हैंडहेल्ड पल्स है, जो फीड के दौरान टूल पोस्ट की फीड दर को आसानी से नियंत्रित कर सकता है।

1. गियरबॉक्स से जुड़े वर्कटेबल को नींव पर रखें, वर्कटेबल से केंद्र तक समान दूरी वाले स्थान पर समान ऊंचाई वाले ब्लॉक गेज के दो टुकड़े रखें, गेज ब्लॉक पर फ्लैट रूलर रखें, और पढ़ने के लिए फ्लैट रूलर पर एक ग्रेडिएंटर लगाएं। कार्य तालिका को क्षैतिज स्तर पर ले जाएं, फिर तालिका को 90 डिग्री दिशा में घुमाएं और उसी विधि का उपयोग करके ऊर्ध्वाधर स्तर को समायोजित करें। साइज़िंग ब्लॉक को समायोजित करके समतलता को समायोजित करें।

2. वर्कटेबल और वर्टिकल कॉलम को बोल्ट और टेपर पिन से ठीक करें, सुनिश्चित करें कि वर्टिकल कॉलम की दो फ्रंट गाइड रेल सतह एक ही विमान में हैं, सहनशीलता 0.08 मिमी है। परीक्षण के लिए माइक्रोमीटर या फ़िलर गेज का उपयोग किया जा सकता है, यदि पर्याप्त लंबा फ़्लैट रूलर नहीं है, तो फ़्लैट रूलर के स्थान पर क्रॉसबीम का उपयोग किया जा सकता है।

3. मध्य बीम और ऊर्ध्वाधर स्तंभ के बीच समायोजन पैड से सुसज्जित, ऊर्ध्वाधर स्तंभों पर मध्य बीम और शीर्ष बीम स्थापित करें।

4. ऊर्ध्वाधर स्तंभ के बाएँ और दाएँ के पीछे सीढ़ी स्थापित करें।

5. क्रॉस बीम प्लेट स्क्रू निकालें, प्लेट को नीचे उतारें, क्लैंपिंग डिवाइस के नट को हटा दें, क्लैंपिंग प्लेट को नीचे उतारें, क्रॉसबीम को ऊर्ध्वाधर कॉलम गाइड रेल पर स्थापित करें, बाएं ऊर्ध्वाधर कॉलम और बाईं ओर के बीच समायोजित लोहे की प्लेट डालें। क्रॉसबीम का, और फिर प्लेटिन स्थापित करें और समायोजन प्लेट संपीड़न स्क्रू नट को समायोजित करें, क्रॉसबीम लिफ्टिंग स्क्रू रॉड को माउंट करें, क्रॉसबीम और वर्किंग टेबल की सतह की समानता को स्क्रू नट को समायोजित करके समायोजित किया जा सकता है जो लिफ्टिंग स्क्रू के शीर्ष पर है रॉड, जांचने के लिए क्रॉसबीम की शीर्ष गाइड रेल सतह पर वर्गाकार ग्रेडिएंटर लगाएं, क्रॉसबीम की स्थापना सटीकता अनुपालन के मशीन प्रमाण पत्र की आवश्यकता के अनुसार होनी चाहिए।
