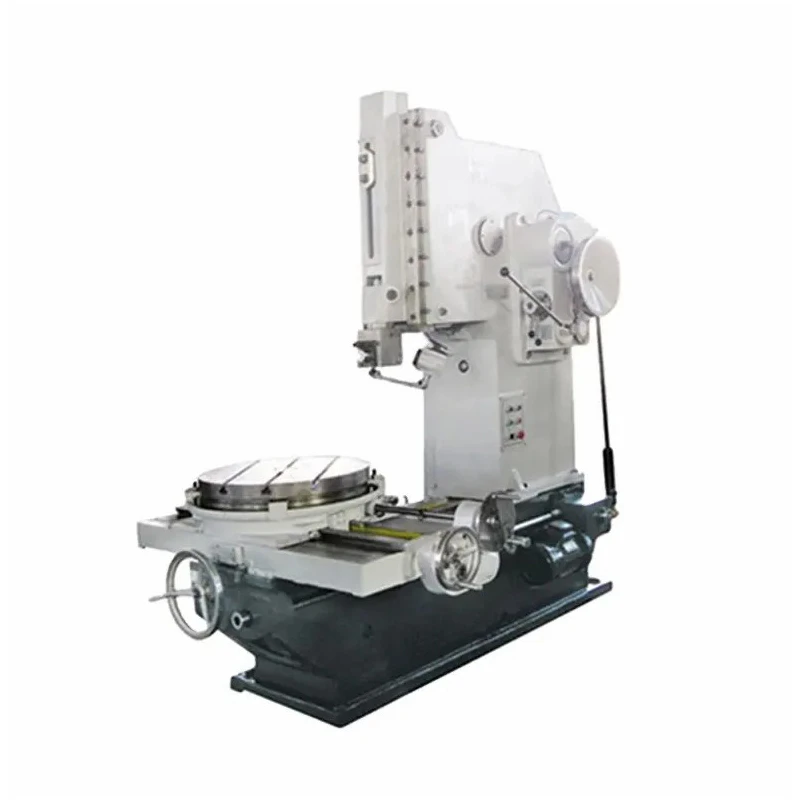

मॉडल B5032/ B5040 स्लॉटिंग मशीन का उपयोग सपाट और गठित सतहों, खांचे और कीवे को स्लॉट करने के लिए किया जाता है। स्लॉटिंग मशीन एकल-टुकड़ा या छोटे धारावाहिक उत्पादन के लिए उपयुक्त है। मशीन मुख्य रूप से कॉलम, रैम, टेबल, फीड बॉक्स, स्पीड गियरबॉक्स और विद्युत उपकरण आदि से बनी है।
विशिष्टता पैरामीटर
|
विनिर्देश |
इकाई |
B5032 |
B5040 |
|
अधिकतम. स्लॉटिंग लंबाई |
मिमी |
320 |
400 |
|
अधिकतम. वर्कपीस का आयाम (L*W) |
मिमी |
600*320 |
620*320 |
|
अधिकतम. वर्कपीस का वजन |
किग्रा |
500 |
|
|
अधिकतम. काटने का बल |
N |
7500 |
|
|
रैम प्रत्यावर्तन की संख्या (प्रति मिनट) |
20.32.50.80 |
||
|
रैम की लंबवत समायोजन दूरी |
मिमी |
315 |
|
|
राम का झुकाव कोण |
0-8 डिग्री |
||
|
कटर सिर की सतह से दूरी मशीन बिस्तर का मुखौटा |
मिमी |
600 |
|
|
स्लॉटिंग कटर आकार (डब्ल्यू*एच) |
मिमी |
25*40 |
|
|
वर्कटेबल व्यास |
मिमी |
630 |
|
|
कार्यस्थल की सतह से दूरी स्लाइडिंग रैक का निचला सिरा |
मिमी |
490 |
510 |
|
अधिकतम. कार्य-मेज की अनुदैर्ध्य यात्रा (ऑटो/मैन्युअल) |
मिमी |
480/620 |
|
|
वर्कटेबल का क्रॉस ट्रैवर्स (ऑटो/मैनुअल) |
मिमी |
480/560 |
|
|
अनुदैर्ध्य में वर्कटेबल की फ़ीड रेंज और क्रॉस दिशा |
मिमी |
0.08-1.21 |
|
|
वर्कटेबल की रोटरी फ़ीड रेंज |
डिग्री. |
0.052-0.783 |
|
|
मुख्य मोटर शक्ति |
किलोवाट |
4 |
|
|
मुख्य मोटर घूमने की गति |
आरपीएम |
960 |
|
|
रैपिड ट्रैवर्स मोटर पावर |
किलोवाट |
0.75(D) |
|
|
तीव्र ट्रैवर्स मोटर गति |
आरपीएम |
910(D) |
|
|
मशीन का वजन |
किग्रा |
3500 |
3640 |
|
समग्र आयाम(एल*डब्ल्यू*एच) |
मिमी |
2290*1525*2285 |
2290*1525*2485 |
|
विनिर्देश |
इकाई |
B50100 |
B50125 |
|
अधिकतम. स्लॉटिंग लंबाई |
मिमी |
1000 |
1250 |
|
स्लॉटिंग गति |
मी/मिनट |
4-25 |
4-30 |
|
वापसी की गति |
मी/मिनट |
7-25 |
7-35 |
|
वर्कटेबल व्यास |
मिमी |
1250 |
1400 |
|
अधिकतम. वर्कपीस का वजन |
किग्रा |
4000 |
4500 |
|
अधिकतम. वर्कटेबल की अनुदैर्ध्य यात्रा (ऑटो/मैन्युअल) |
मिमी |
1200 |
1400 |
|
वर्कटेबल का क्रॉस ट्रैवर्स (ऑटो/मैनुअल) |
मिमी |
1000 |
1120 |
|
वर्किंग टेबल की अनुदैर्ध्य/क्रॉस तीव्र यात्रा |
मिमी/मिनट |
500 |
|
|
कार्यस्थल की सतह से स्लाइडिंग रैक के निचले सिरे तक की दूरी |
मिमी |
1140 |
1650 |
|
कटर हेड सतह से मशीन बेड के अग्रभाग तक की दूरी |
मिमी |
1120 |
1600 |
|
अनुदैर्ध्य और क्रॉस दिशा में वर्कटेबल की फ़ीड रेंज (रैम प्रति समय आगे और पीछे चलती है) |
मिमी |
0.2-5 |
0.2-3 |
|
वर्कटेबल की रोटरी फ़ीड रेंज (रैम प्रति समय आगे और पीछे चलती है) |
मिमी |
0.4-10 |
0.1-5 |
|
अधिकतम. काटने का बल(गति 10-20मी/मिनट) |
N |
24500 |
|
|
मुख्य मोटर शक्ति |
किलोवाट |
30 |
37 |
|
मशीन का वजन |
किग्रा |
22 |
26 |
|
समग्र आयाम(एल*डब्ल्यू*एच) |
मिमी |
2290*1525*2285 |
2290*1525*2485 |
उत्पाद सुविधा
मशीन टूल मुख्य भागों जैसे बेड, रैम, वर्कटेबल, फीड बॉक्स और इलेक्ट्रिकल से बना है। बिस्तर ऊपरी और निचले हिस्से से बना है। ऊपरी बिस्तर के सामने एक रैम, एक स्लाइडिंग फ्रेम और एक रॉकिंग हैंडल तंत्र से सुसज्जित है, और एक चिकनाई तेल पूल के रूप में नीचे एक विभाजन डाला गया है। गियर पंपों, तेल विभाजकों आदि के माध्यम से तेल को मेढ़ों, गाइड रेलों आदि तक पहुंचाया जाता है और बिस्तर के पिछले कवर को खोलकर तेल भरा जा सकता है। तेल के स्तर के लिए सामने के तेल के स्तर को देखें। वर्कटेबल के अनुदैर्ध्य आंदोलन के लिए निचले बिस्तर के शीर्ष पर एक डोवेटेल गाइड रेल है। पीछे के अंदर एक मोटर स्थापित की गई है, और पीछे के दाईं ओर एक फीड बॉक्स स्थापित किया गया है। रैम रॉकर तंत्र एक ऐसा तंत्र है जो रॉकर गियर की रोटरी गति को रैम की प्रत्यागामी रैखिक गति में बदल देता है। समायोजन करते समय नियंत्रण प्रणाली आरेख देखें। आप पहले सामने वाले रैम के सामने के नट को ढीला कर सकते हैं, और फिर रैम की ऊर्ध्वाधर स्थिति प्राप्त करने के लिए हेक्सागोनल हेड के साथ बेवल गियर को मोड़ सकते हैं। आवश्यकताएं पूरी होने पर नट को कस लें। जब रैम स्ट्रोक पर वापस आ रहा है, तो उपकरण के काटने वाले किनारे की सुरक्षा के लिए सम्मिलित उपकरण निचले दाएं टेपर पिन के चारों ओर टूल चक के साथ घूम सकता है। रैम की ऊर्ध्वाधर गति प्राप्त करने के लिए गियरबॉक्स पर हाथ के पहिये को हाथ से घुमाया जा सकता है। वर्कटेबल तीन अलग-अलग आंदोलनों का एहसास कर सकता है, और क्रमशः अनुदैर्ध्य, पार्श्व या रोटरी मोटर चालित फ़ीड प्राप्त कर सकता है।
