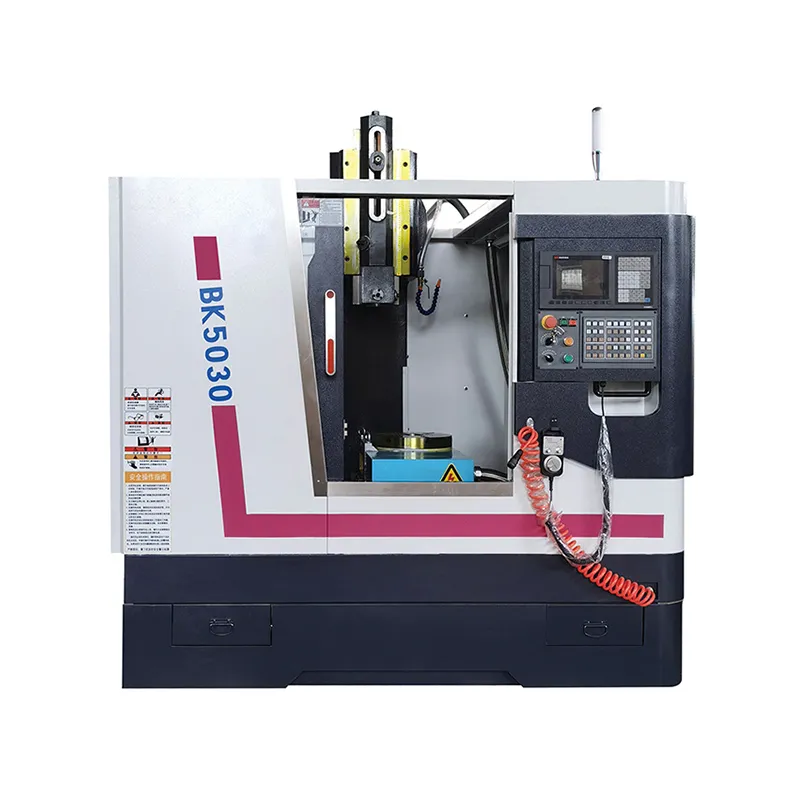

सीएनसी वर्टिकल स्लॉटिंग मशीन

मॉडल बीके5018/बीके5030 सीएनसी स्लॉटिंग मशीन में प्लेन को स्लॉट करने, सतह और कीवे बनाने का कार्य होता है। यह एक कटिंग मशीन टूल है जो स्लॉटिंग का एहसास कराता है।
मुख्य ड्राइव क्रैंक तंत्र को अपनाती है, जिसे सर्वो मोटर द्वारा मंदी के माध्यम से महसूस किया जाता है। एक्स और वाई दिशा फ़ीड सर्वो नियंत्रण द्वारा चरणहीन गति विनियमन फ़ंक्शन का एहसास करता है। एक्स दिशा बॉल स्क्रू सीधे मोटर से जुड़ा होता है, और वाई दिशा बॉल स्क्रू और मोटर सिंक्रोनस बेल्ट के माध्यम से प्रेषित होते हैं। उपयोगकर्ताओं की आवश्यकताओं के अनुसार एनसी डिवाइडिंग हेड या एनसी टर्नटेबल के साथ कॉन्फ़िगर किया जा सकता है, मशीन टूल फ़ंक्शन विशेष रूप से शक्तिशाली है, विभिन्न कोण दिशा कीवे को संसाधित कर सकता है।

जांच भेजें

स्लॉटिंग मशीन

नहीं

विवरण

मॉडल बीके5018/बीके5030 सीएनसी स्लॉटिंग मशीन में प्लेन को स्लॉट करने, सतह और कीवे बनाने का कार्य होता है। यह एक कटिंग मशीन टूल है जो स्लॉटिंग का एहसास कराता है।

विशिष्टता पैरामीटर

मुख्य तकनीकी पैरामीटर	इकाई	बीके5018	बीके5030
अधिकतम. रैम की स्लॉटिंग लंबाई	मिमी	180	300
राम समायोजन यात्रा	मिमी	80	75
राम आंदोलन समय	एन/मिनट	30--120	30--180
कार्य तालिका का आकार	मिमी	600X320	550X405
वर्कटेबल यात्रा(एक्स, वाई)	मिमी	300X300	280X330
टूल हेड सपोर्टिंग होल की धुरी और कॉलम के अग्रभाग के बीच की दूरी	मिमी	400	505
टूल हेड सपोर्ट होल के अंतिम चेहरे और कार्य तालिका के बीच की दूरी	मिमी	680	690
एक्स अक्ष मोटर टॉर्क	(N.M)	6	6
Y अक्ष मोटर टॉर्क	(N.M)	6	6
तीव्र पारगमन गति	एक्स(एम/मिनट)	5	5
तीव्र पारगमन गति	वाई(एम/मिनट)	5	5
गेंद पेंच(एक्स)		एफएफजेडडी3205-3/पी4	एफएफजेडडी3205-3/पी4
गेंद पेंच(Y)		एफएफजेडडी3205-3/पी4	एफएफजेडडी3205-3/पी4
मुख्य मोटर पावर (सर्वो)	किलोवाट	3.7	3.7

उत्पाद सुविधा

मुख्य ड्राइव क्रैंक तंत्र को अपनाती है, जिसे सर्वो मोटर द्वारा मंदी के माध्यम से महसूस किया जाता है। एक्स और वाई दिशा फ़ीड सर्वो नियंत्रण द्वारा चरणहीन गति विनियमन फ़ंक्शन का एहसास करता है। एक्स दिशा बॉल स्क्रू सीधे मोटर से जुड़ा होता है, और वाई दिशा बॉल स्क्रू और मोटर सिंक्रोनस बेल्ट के माध्यम से प्रेषित होते हैं। उपयोगकर्ताओं की आवश्यकताओं के अनुसार एनसी डिवाइडिंग हेड या एनसी टर्नटेबल के साथ कॉन्फ़िगर किया जा सकता है, मशीन टूल फ़ंक्शन विशेष रूप से शक्तिशाली है, विभिन्न कोण दिशा कीवे को संसाधित कर सकता है।
